免爬器

优化风电机组的运维工作效率和工作质量

间接减少机组停机时间，因而增加年度能源产出和收入。通过提高工作满意度来改善技术人员的留存率，改善劳动条件。避免因传统攀爬方式可能带来的职业健康影响以及损耗造成的时间损失。

提高作业效率

免爬器

1 / 3

2 / 3

3 / 3

视频

安装方便，安全可靠
得到全球市场验证

无需对现有风电机组平台结构进行改造，该系统安装在现有爬梯上，平台位于其攀爬侧。整个系统安装只需两名技术人员在一天内完成。

3S Lift免爬器目前已在全球7个国家，2000多个风电场中安装应用，安全可靠性已在全球市场得到验证。

优化风电机组的运维工作
效率和工作质量

间接减少机组停机时间，因而增加年度能源产出和收入。通过提高工作满意度来改善技术人员的留存率，改善劳动条件。避免因传统攀爬方式可能带来的职业健康影响以及损耗造成的时间损失。

九大安全保障设计

  • 超速锁定（失速安全保障）
  • 通过平台及法兰自动减速功能
  • 牵引力自动平衡保障系统，保障设备运行的可靠性与稳定性
  • 专用导轨，导向系统与防坠落系统合二为一
  • 免爬器及操作人员均有独立的防坠落系统
  • 双重控制系统: 可手动操作也可使用无线控制操作
  • 人身安全保障——双手柄开关控制运行
  • 失电保护: 失电或断电, 小车立即停止, 可手动下降到平台
  • 过载保护、上下限位装置，保障设备及人员安全
A B

双重、独立的防坠落
保护系统

免爬器及操作人员均具有独立的防坠落系统，两者受力点独立，在不同的受力位置，人身和设备安全能有效保障。个人坠落保护系统，已获CE、ASME和CSA等标准认证。

  • 操作人员个人防坠落保护装置
  • 小车防坠落保护装置

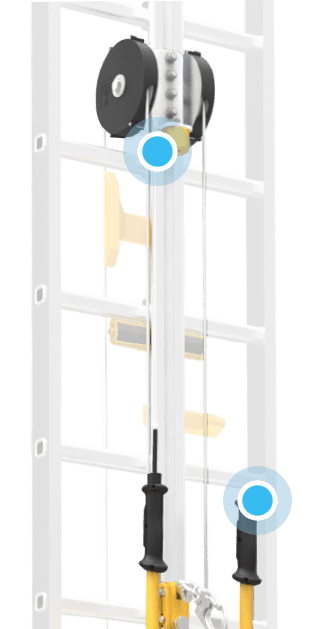

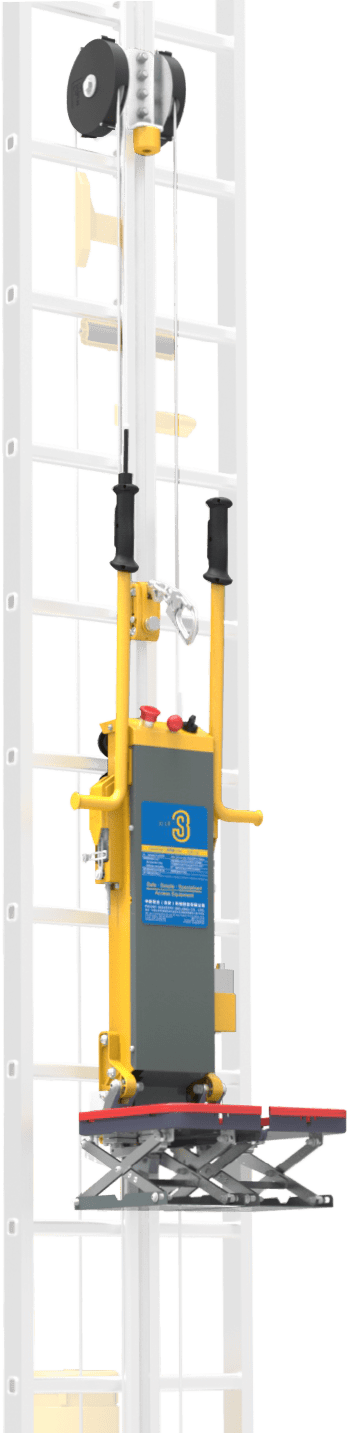

主要特征

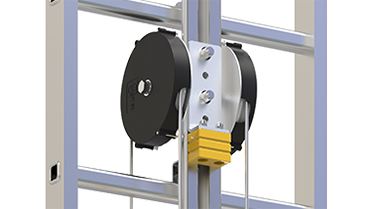

顶轮

设计紧凑，免爬器及人员可到达顶层平台。

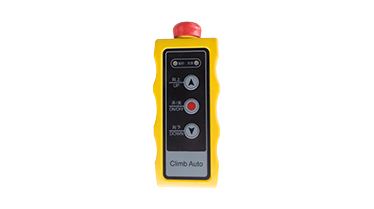

遥控器

可通过遥控器控制免爬器的上升、下降、启动或停止， 以运送物品到达塔筒的工作平台。

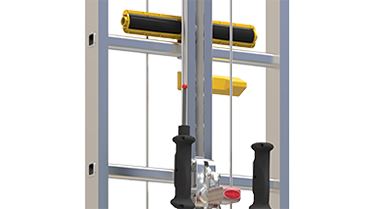

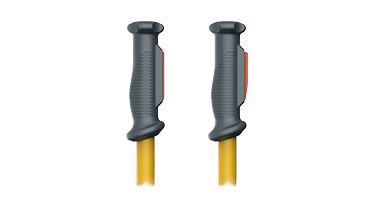

双手柄启动开关

A. 双手正常按下启动
B. 松手(单手或双手)停止

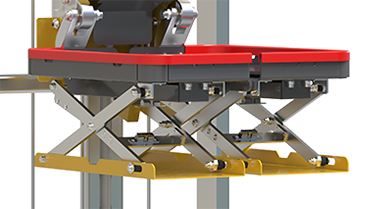

折叠式踏板

用于人员站立或物品放置， 安装在免爬器底部， 便于因意外情况向下安全撤离。

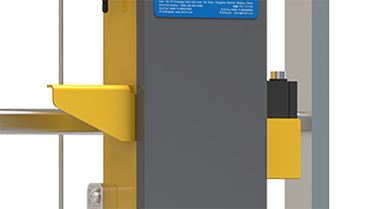

下轮廓限位丨选配

检测到障碍物后，车体第一时间自动停止运行，保证设备及工作人员的安全。

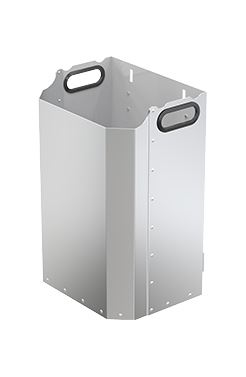

工具箱丨选配

定制的金属工具箱可以牢固地连接到踏板上，通过遥控器可在塔上或塔下发送物料。

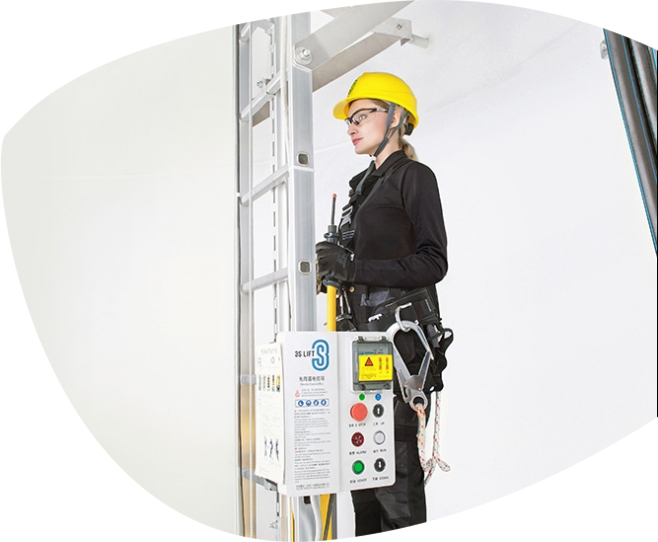

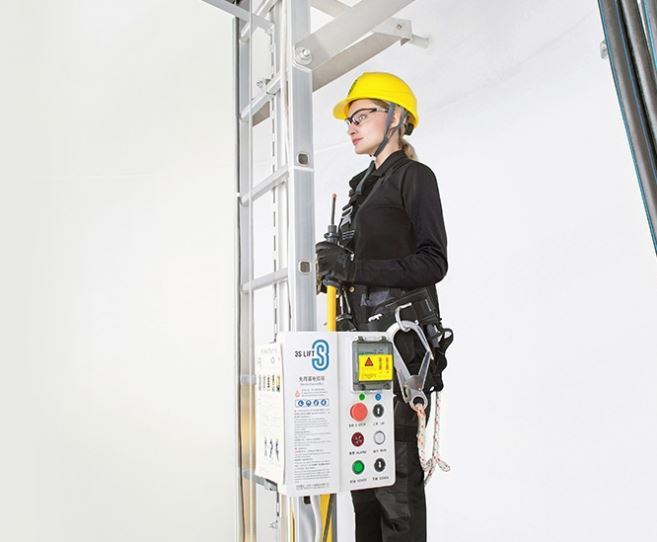

电控箱

适应于复杂工控环境，可远程操作小车。显示运行时间及小车所处平台位置(选配)。

1

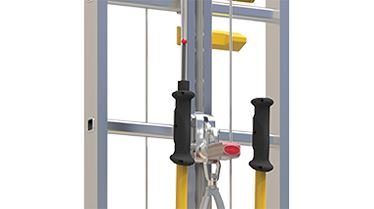

双手操作小车运行

人员操作免爬器小车运行，需双手握住手柄开关并同时按下运行，保持紧凑的姿势，从而确保人员安全通过平台舱口，如任意一只手松开手柄开关，小车将立即停止运行。

2

多重控制锁定保护

当人员操作免爬器过程中，发生控制操作同时进行时，始终优先人员手动操作。人员手动操作小车具有最高级控制权，遥控器操作小车具有二级控制权、控制箱操作小车为最低级控制权，按照优先级划分，低级控制始终将被高级控制权取代，确保人员使用安全。

3

遥控器

可通过遥控器控制免爬器的上升、下降、启动或停止， 以运送物品到达塔筒的工作平台。

4

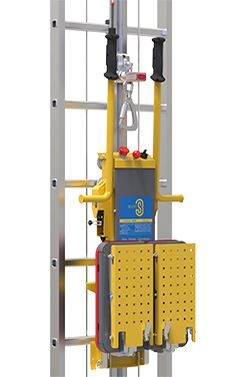

工具箱丨选配

定制的金属工具箱可以牢固地连接到踏板上，通过遥控器可在塔上或塔下发送物料。

5

智能变频驱动

智能变频驱动器会自动调整运行速度，以确保免爬器运行平稳。

6

障碍物检测装置

小车左侧手柄设计有障碍物检测装置，当免爬器处于遥控模式时，遇到盖板类障碍时，装置触发后，免爬器立即停止运行，防止意外损坏。

7

双重过载保护

为了确保安全运行，免爬器设有机械和电子双重过载保护功能，如果在手动操作时超过了额定负载后，设备会发出声音及灯光警示，且免爬器停止运行。

8

下轮廓限位丨选配

检测到障碍物后，车体第一时间自动停止运行，保证设备及工作人员的安全。

9

平台减速功能

免爬器在通过塔筒法兰以及平台盖板前，小车自动减速并发出警报，防止碰撞，从而确保操作人员安全，通过后，小车恢复正常速度。

10

导轨

免爬器在安装有专用导轨的梯子上运行，导轨既可以起到加固梯子的作用，同时还可以作为操作员和轿厢的防坠落系统。

11

顶轮

设计紧凑，免爬器及人员可到达顶层平台。



12

折叠式踏板

用于人员站立或物品放置， 安装在免爬器底部， 便于因意外情况向下安全撤离。

13

紧急撤离

疏散步骤使技术人员可以轻松爬过CAS轿厢，以到达塔中的更高点，或者在断电时撤离。当使用免爬器向上运行过程中因断电或故障无法操作时，人员可停止免爬器，轻松爬过小车，安全撤离。

14

紧急制动刹车

紧急制动刹车是一项附加的安全功能，仅用于紧急情况下必须停止车体向下运行时使用，防止因不可抗力因素或其他因素导致车体发生的下行或坠落，拉动紧急制动器小车会立即停止运行，多重安全防护。

15

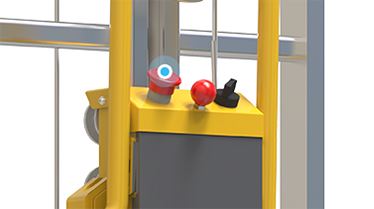

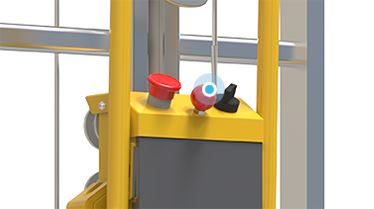

急停按钮

小车车身、遥控器、电控箱均配有一个急停按钮（E-Stop），提供了额外的安全保护。

16

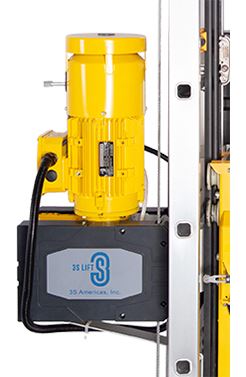

主机

高品质驱动主机，自动防护功能，性能稳定。

17

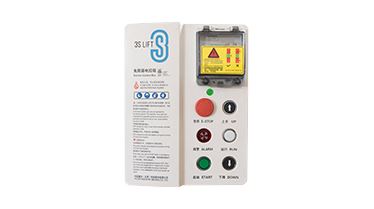

电控箱

适应于复杂工控环境，可远程操作小车。显示运行时间及小车所处平台位置(选配)。

18

断电保护功能

停电时，小车停止运行，可手动将小车运行下降至起始平台。

19

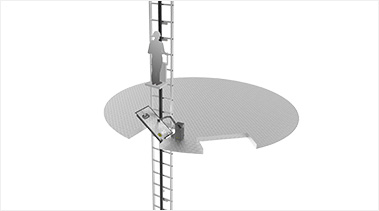

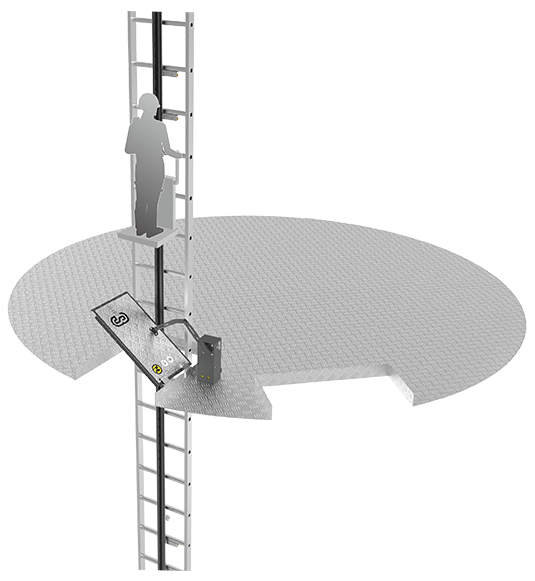

塔筒平台自动盖板 | 选配

与免爬器联动使用，可自动打开和关闭每一层塔筒平台的盖板系统。

技术参数

免爬器

制造材料 高强度铝合金、优质钢材
额定载荷 型号: CF-120D 120 kg
型号: CF-120E 141 kg
载物：60 kg
速度 18 m/min
控制方式 变频矢量控制



电源 单/三相, AC, 220V, 50/60 Hz
可选: 三相, 400V, 50 Hz
尺寸 415x390x1180mm(可定制)
认证 CE, ETL，澳洲注册证书

塔筒平台自动盖板 – 选配

与免爬器联动使用，可自动打开和关闭每一层塔筒平台的盖板系统。

主要特征

1

与免爬器实现联锁超时保护

安全距离限位，如延时，小车会立即锁止，停止运行，保障安全。

2

高强度铝合金

抗疲劳性、耐磨损性高，安全可靠，保证安全的电气控制系统，多重保护设计。

3

精密链条

防脱设计，保障设备及人员安全手动操作盖板开闭后，不影响盖板自动开闭功能。

4

多重保护设计

保证安全的电气控制系统。

5

双重控制模式

停电情况下可手动开闭，应用灵活。

技术参数

塔筒平台盖板自动开闭系统

运行温度 -40°C – +60°C
防腐等级 C4
防护等级 IP 44
电源 单相 200-240V 50/60HZ



功率 90 W
尺寸 310 x 364 x 624 mm
认证 CE, ETL
型号 AH-90
