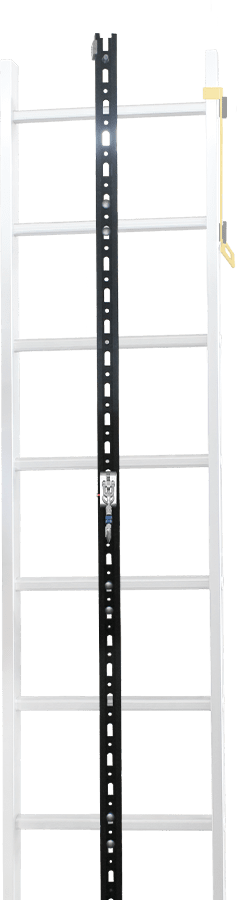

TF-R/F 型轨道式防坠落系统主要由刚性导轨、连接件、上下防脱装置等组成。核心部件有两个整体的机械结构,结构简单,抗冲击能力强,有独特的防倒装设计,防坠器能沿轨道随人同步滑动。
3S Lift防坠落系统配套使用的铝合金爬梯均符合EN 131-2/ EN ISO 14122、DIN 18779-1、AS1657、 USA ANSI A14.3 等标准。
刚性导轨为高强度铝合金型材,耐腐蚀、耐磨、抗酸碱,适合在最恶劣苛刻的海上风电场使用,安装方便。
已获得美国ANSI A14.3 和 加拿大CSA Z259.2.1认证。
当操作者攀爬塔筒爬梯时意外踏空或发生意外时防坠器会立即锁止在防坠落生命线上,以防止其坠落。防坠器保持锁止状态直至人员被营救。
防坠器主要部件采用不锈钢精铸而成,因而具有质量轻、强度高、耐磨、耐用、耐腐蚀、耐酸碱等特点,简易轻便,安全适用。

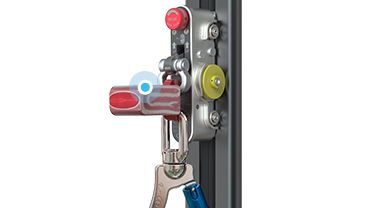

SL-R60S防坠器具备两套独立的锁止机构,第一锁止机构实现坠落锁止,第二锁止机构实现失速锁止;防坠器设计有旋转轴联动机构,能够实现上下旋转轴同步转动,防坠器在安全导轨上的安装和拆卸更快捷。
SL-R50E和SL-R60S还设计有2个独立的能量吸收器,当操作者在爬梯上踏空或发生坠落时,防坠器缓冲锁块会展开,吸收一部分能量,减少坠落发生时对工作人员的冲击。这进一步提高了使用时的安全性,同时系统出色的性能,用户使用更舒适。
防坠器可以沿着爬梯导轨平稳地自动滑行,不需要操作人员手动配合,使用特别舒适和方便。所有防坠器均可在爬梯安全轨道的任意位置安装或拆卸。
防坠器设计有双重防反装装置,操作者能从正确的方向轻松安装,有效避免了安装疏忽引起的安装隐患,防止操作错误。
防坠器安装在符合 EN353-1 的爬梯安全导轨上,由操作人员将防坠器的安全挂钩悬挂在操作人员全身式安全带的安全扣上,并随操作人员在安全导轨上滑行,当攀爬中的操作人员发生踏空或失足坠落时,防坠器的锁扣与安全导轨实现有效锁止,防止人员坠落。
导轨类型 | 内滑式/外卡式 |
适用防坠器 | SL-R50/R60S/F10 |
适用爬梯 | 铝梯或钢梯 |
最大载荷 | 15-16 kN |
符合标准 | EN 353-1 |
型号 | SL-R60S型 | SL-R50E型 | SL-R50型 | SL-F10 型 |
适用导轨 | TF-R/R5型 | TF-R/R5型 | TF-R/R5型 | TF-F型 |
额定载荷 | 140 kg | 140 kg | 140 kg | 140 kg |
最大静载 | 16 kN | 16 kN | 15 kN | 15 kN |
符合标准 |
ANSI Z359.16 ANSI A14.3 CAN/CSA Z259.2.4 AS/NZS 1891.3 |
EN 353-1 ANSI Z359.16 CSA Z259.2.4 |
EN 353-1 ANSI A14.3 CSA Z359.2.1 |
EN 353-1 |
认证 |
北美认证、 澳洲认证 |
CE, UL | CE | CE |

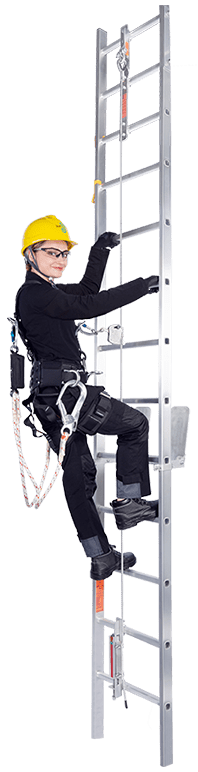

TF-80/83/10 钢丝绳防坠落系统由安全钢丝绳、上下吊点、钢丝绳固定夹、张紧装置和防坠器等组成。便于安装,安全钢丝绳固定在上下吊点之间,用一定的预紧力使其张紧。在两个吊点之间安装钢丝绳固定夹,是为避免钢丝绳大幅摆动和破坏爬梯。
SL-810S型防坠器在防坠落系统的钢丝绳上能自动滑行,与钢丝绳的接触面设计有滚轮,滑动平稳、低噪音,全自动滑动,不需要手动配合。
采用全不锈钢设计,强度高,适用于 8-10mm 钢丝绳。
采用不锈钢制造,产品耐腐蚀、耐酸碱,适用于恶劣环境。
可以从钢丝绳式生命线上任意位置安装和拆卸。
安全的防反装设计,防止设备的错误使用。
锁止灵敏,内部有弹簧结构能实现自动锁定。
能够在钢丝绳带有大角度或弯度的地方使用。
滑动顺畅,与钢丝绳接触面设计有滚轮,保证滑动平稳与低噪音。
钢丝绳直径 | 8.0 mm / 8.3 mm / 9.5 mm |
适用防坠器 | SL-810S |
缓冲器 | 可选配 |
拉紧型下吊点 | 可选配 |
符合标准 | EN 353-1 |
适用防坠落 | TF-80/83/10 |
额定载荷 | 140 kg |
最大载荷 | 15 kN |
符合标准 | EN 353-1 |
