爬梯导向升降机

适用大风机的登塔解决方案

利用塔筒壁上的爬梯做导向轨道,有效防止塔筒升降机运行过程中发生转体和偏移,叠加多项安全配置,实现了更好的安全等级。其载荷相比钢丝绳导向升降机有较大提升,适合大兆瓦风机和高塔筒的升降需求。

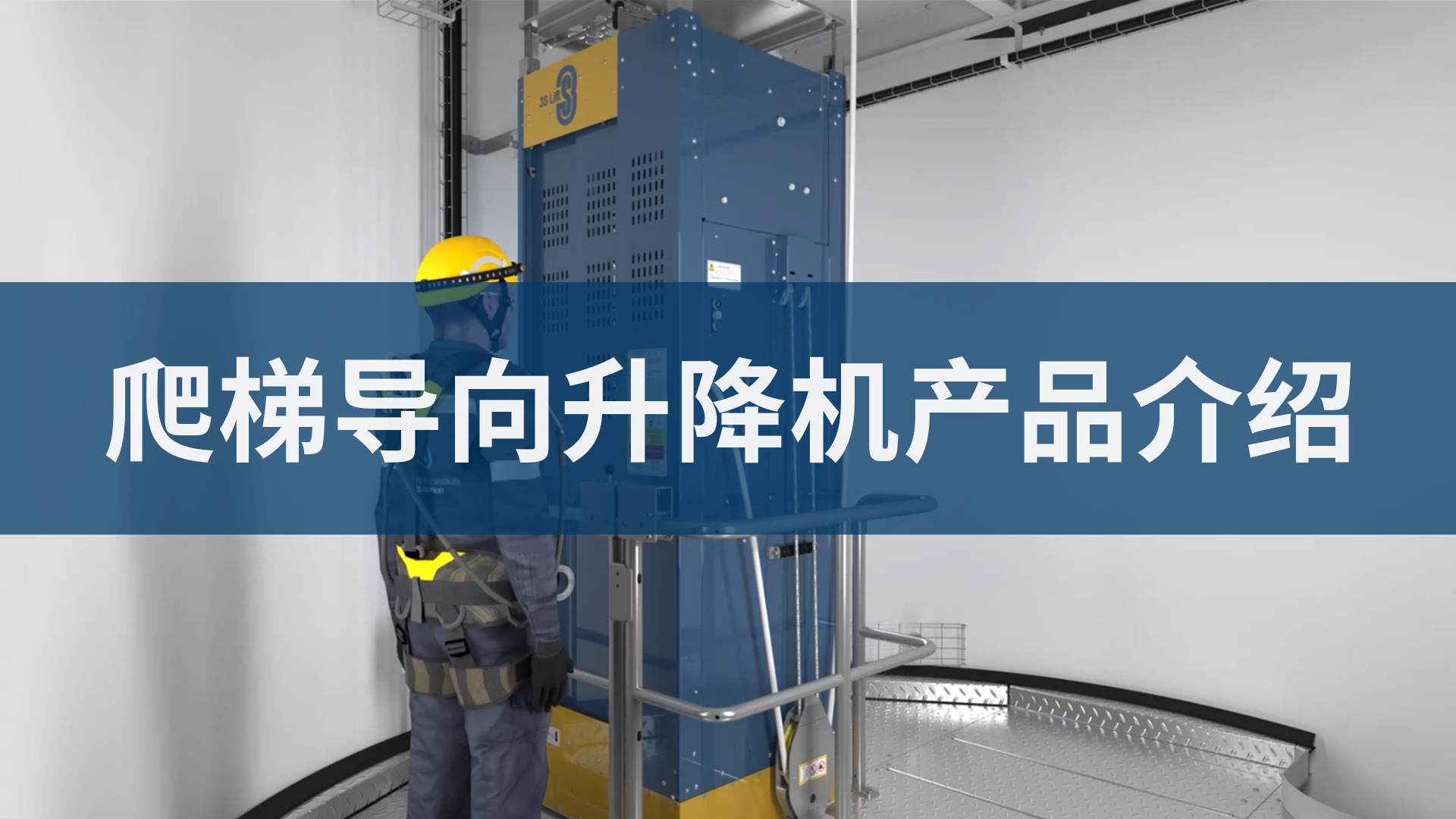

视频

十二重安全保障设计

  • 独特的智能化信息提示功能—通过状态代码、使维护更方便
  • 完全独立的安全系统和工作系统—安全性高、可靠性高
  • 无盲区轮廓限位装置—全程无盲区限位防护
  • 机械式过载保护功能—安全稳定
  • 提升机 60,000 次疲劳试验—专业实验
  • 超速锁定功能—失速安全保障
  • 结构强度能承受 3 倍的额定载荷—坚实耐用
  • 失电或断电时手动下降功能—灵敏可靠
  • 设有紧急情况下使用的备用门—连锁开关安全保护
  • 护栏机械互锁功能—坠落保护
  • 门锁电磁解锁功能—紧急解锁、安全高效
  • 安全的过平台警示功能—自行感知停层位置

产品细节

上轮廓限位

当上轮廓板碰到障碍物时,触发上轮廓限位开关,升降机停止上升。移除障碍物后,升降机可继续向上运行。

安全锁

当塔筒升降机下降速度超过安全锁预设的速度,安全锁自动锁止, 升降机将不能运行。

提升机

运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,提升高度高。提升机运行平稳,因此可达到较高的提升高度。

电控箱

控制升降机正常运转的控制系统,电控箱是包含一个或多个低压开关设备以及与之相关的控制、信号、保护、调节等设备,并且完整地组装在一起的。

爬梯

可作为人员的攀爬装置,也可用作塔筒升降机导轨。

上支撑臂

支撑臂组件上的导轮沿爬梯竖梁上下行走,从而保证升降机按规定的轨迹运行。

下支撑臂

支撑臂组件上的导轮沿爬梯竖梁上下行走,从而保证升降机按规定的轨迹运行。

下轮廓限位

当下轮廓板碰到起始平台或下方障碍物时,触发下轮廓限位开关,升降机停止下降。移除障碍物后,升降机可继续向下运行。

上轮廓限位

当上轮廓板碰到障碍物时,触发上轮廓限位开关,升降机停止上升。移除障碍物后,升降机可继续向上运行。

安全锁

当塔筒升降机下降速度超过安全锁预设的速度,安全锁自动锁止, 升降机将不能运行。

提升机

运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,提升高度高。提升机运行平稳,因此可达到较高的提升高度。

电控箱

控制升降机正常运转的控制系统,电控箱是包含一个或多个低压开关设备以及与之相关的控制、信号、保护、调节等设备,并且完整地组装在一起的。

爬梯

可作为人员的攀爬装置,也可用作塔筒升降机导轨。

上支撑臂

支撑臂组件上的导轮沿爬梯竖梁上下行走,从而保证升降机按规定的轨迹运行。

下支撑臂

支撑臂组件上的导轮沿爬梯竖梁上下行走,从而保证升降机按规定的轨迹运行。

下轮廓限位

当下轮廓板碰到起始平台或下方障碍物时,触发下轮廓限位开关,升降机停止下降。移除障碍物后,升降机可继续向下运行。

01 / 04

主要特征

  • 完全独立的工作系统和安全系统
  • 无盲区轮廓限位装置和安全限位开关,全程无盲区限位安全保护
  • 防坠落安全制动技术,保证人员和设备的安全
  • 智能化信息控制系统(选配)
  • 稳定的机械式过载保护功能
  • 先进的升降驱动技术,安全可靠
  • 高强度承重结构
  • 失电或断电时手动下降功能
  • 安全的过平台警示功能(选配)
  • 护栏机械互锁功能(选配)
  • 门锁电磁解锁功能(选配)

技术参数

爬梯导向升降机

产品型号 WM350E1-LL
载重 350 kg
载人 3 人
运行速度 18m/min、21m/min



产品型号 WM240A8-LL
载重 240 kg
载人 2 人
运行速度 18m/min、21m/min



功率 4 kW
轿厢尺寸 950 mm x 860 mm x 2750 mm
电压/频率 400/690 V, 50/60 Hz, 3P+PE
工作温度 -30℃ - 60℃(低温型可定制)



功率 2.7 kW
轿厢尺寸 960 mm x 600 mm x 2980 mm
电压/频率 400/690 V, 50/60 Hz, 3P+PE
工作温度 -30℃ - 60℃(低温型可定制)
