专业、安全、通用的叶片吊装解决方案

单叶片水平吊具是专用于风机叶片吊装与对接的辅助设备，实现了从陆上到海上、常规到超长叶片的全场景适配。在提升作业效率的同时，显著降低了施工成本，为风电现场提供安全、稳固、灵活的吊装体验。

单叶片吊具

水平式-吊带兜
水平式-C型夹
技术参数
联系我们

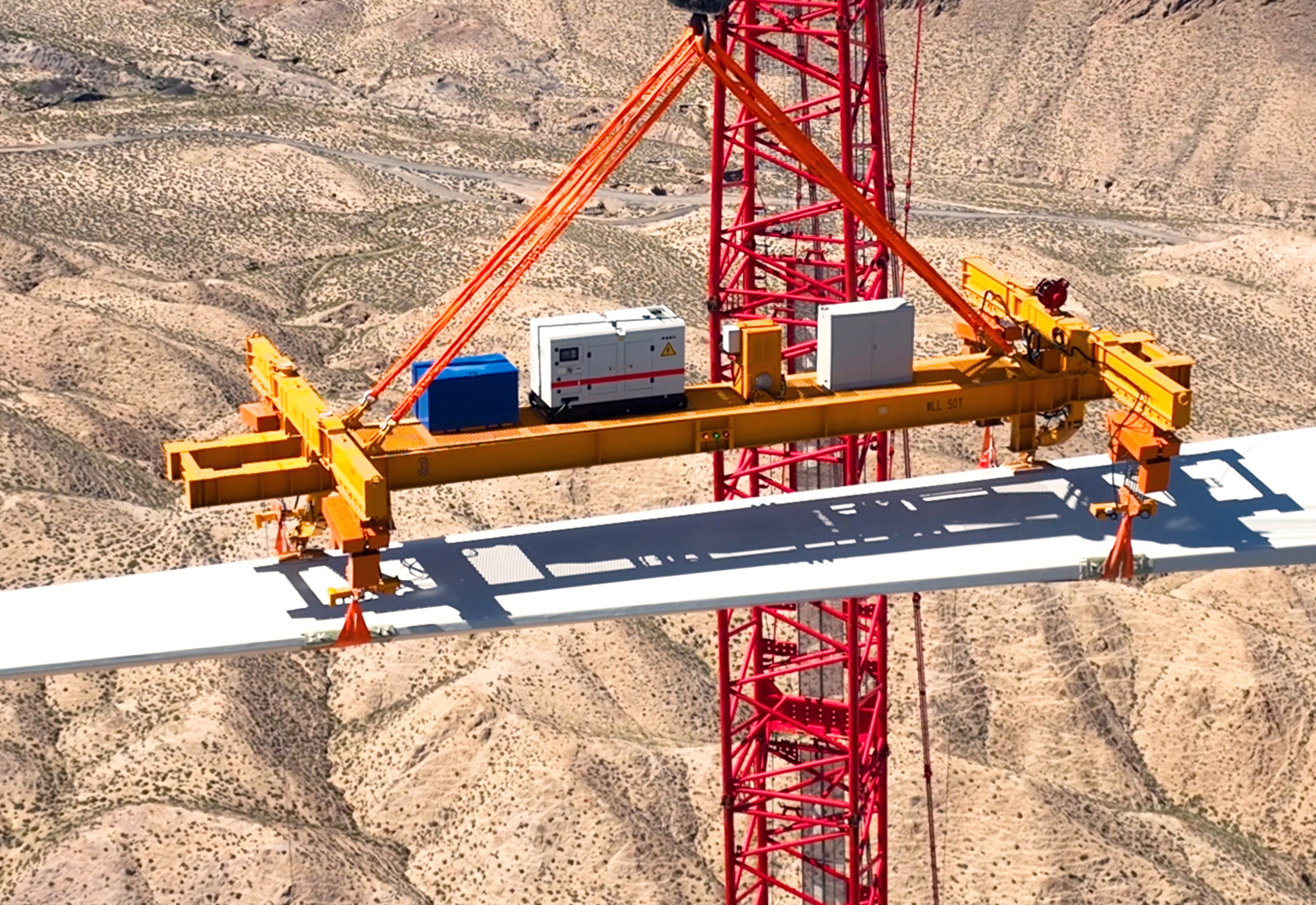

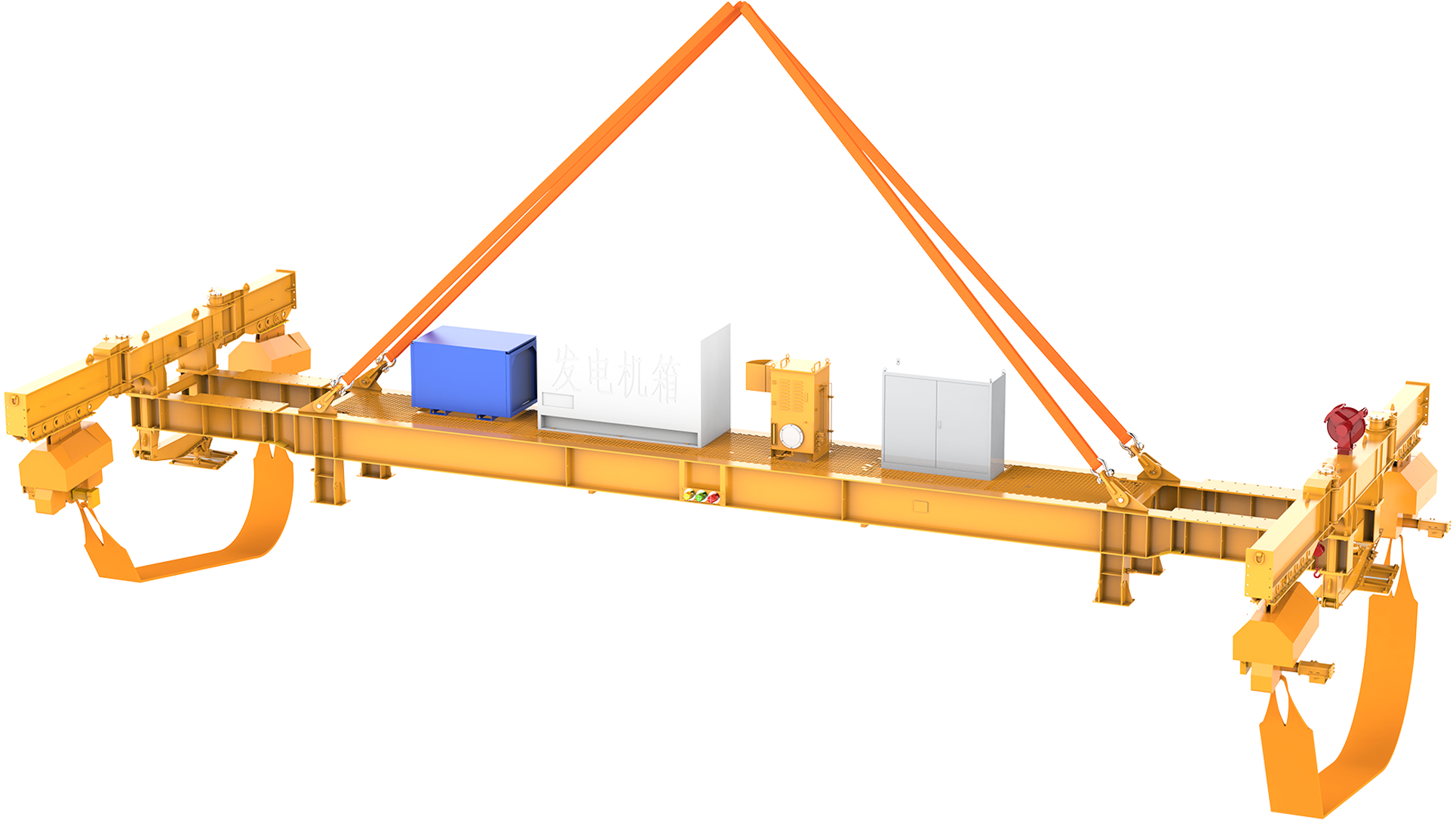

水平式-吊带兜

通用性强，通过更换吊带按照孔位扩大适用范围

轻量化设计，部件合理化配置

节省吊装时间，吊具采用折叠臂方式，整体运输，不需要组装

操作安全可靠，双冗余遥控器控制，控制模式为点动控制和双键控制

系统配有限位及压力检测，设备自动停止，保护叶片

交货周期短，系列化、模块化设计，缩短长周期物料交期

钢结构

作为核心承重骨架，采用高强度钢板制造，结构稳固可靠。模块化设计支持跨距调节，适配不同叶型，实现精准对接与稳定姿态控制。

葫芦组件

多葫芦协同控制，实现平稳起升与姿态微调，响应精准，确保各关键节点高效对接。

动力系统

内置独立供电系统，无需外接电源即可运行，为电控与液压系统提供稳定动力，适用于多种作业环境。

脱钩系统

支持自动脱钩与断电强制解锁，配备位置反馈与限位保护，避免卡滞与误操作。前后缘互锁设计，防止吊带两端同时松脱。

压紧机构

液压驱动自动压紧并达到设定压力停止。多自由度球头结构适应叶片曲面，配合耐磨橡胶垫，实现稳定夹持且无损伤。

电控系统

采用PLC控制系统，支持无线遥控操作。通过载荷、压力与位置传感器实现实时监测，提升吊装过程的自动化与可控性。

吊带与卸扣

扁吊带采用高强度合成纤维，提供柔性承托，避免叶片表面损伤；卸扣为高强度合金锻造，承载可靠。

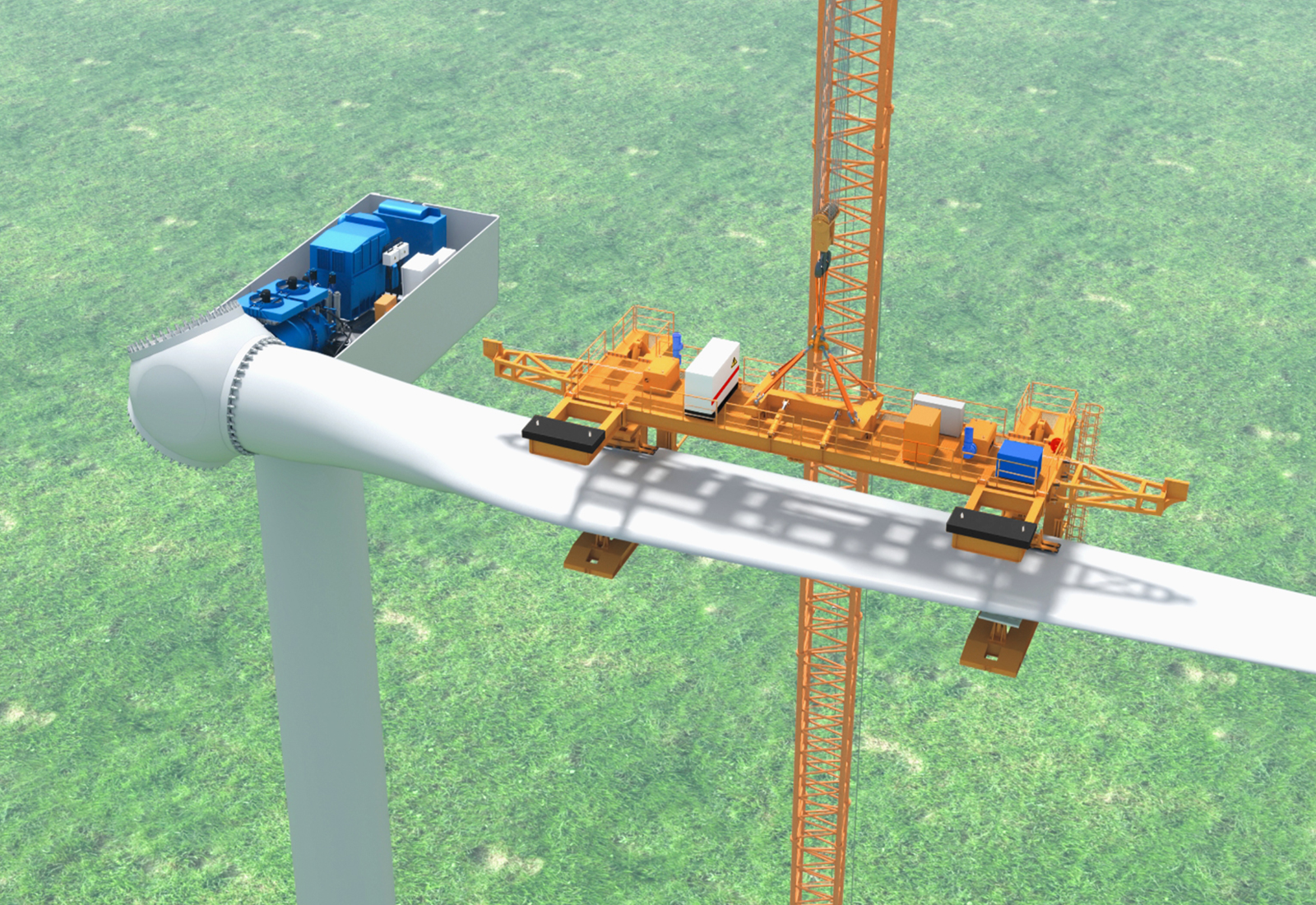

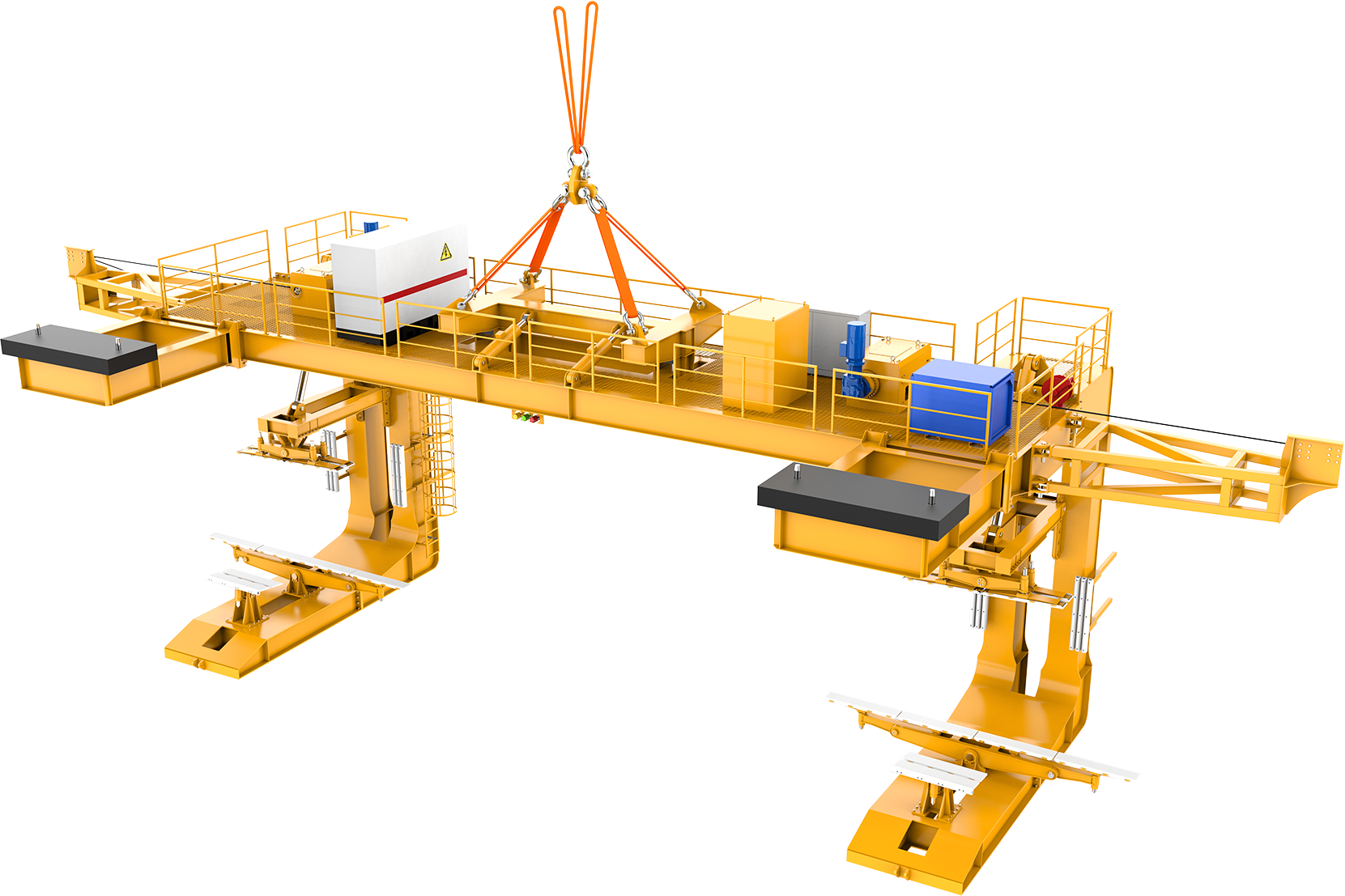

水平式-C型夹

通用性强，通过更换叶片夹具适用不同叶型

适应海洋环境，高防腐等级和IP等级

延长窗口期，适用于最高22m/s风速，吊装窗口期延长

操作安全可靠，双冗余遥控器控制，控制模式为点动控制和双键控制

系统配有限位及压力检测，设备自动停止，保护叶片

交货周期短，系列化、模块化设计，现场组装便捷

叶片拆装一体化设计，即可用来安装单叶片，也可以用来拆除单叶片

智能缆风系统，自动调节拉力大小，保证吊装安全稳定

钢结构

采用高强度合金钢板精密焊接，结构稳定，承载可靠，兼顾强度与适配性。

夹持机构

采用“柔性夹持 + 刚性锁止”设计，配备耐磨防滑软垫，贴合叶片表面，避免划伤与压痕。液压驱动，夹持压力可调，兼顾牢固锁定与多型号叶片适配，防止吊装过程中的晃动与扭转。

缆风系统

支持叶片姿态实时调节与拉力自动控制，配备自锁刹车机制，有效抵抗高空风力干扰，抑制摆动与扭转，保障吊装过程平稳可控。

盘车 / 变桨系统

实现叶片角度的精准调节与转动，便于与轮毂快速对位，提升安装效率，缩短吊装周期。

动力系统

内置独立动力单元，无需外接电源，提供稳定持续输出。配备应急启动、过载保护与低油位报警，适应多种复杂环境。

电控系统

采用PLC控制系统，支持无线遥控操作。通过载荷、压力、位置等多传感器实时监测，实现角度调节、夹持与脱钩等功能的自动化控制。

液压系统

集成化液压系统设计，关键元件选用高可靠品牌，密封性能优良，降低泄漏风险。支持夹持压力与变桨速度的精准控制，并配备过载与超压保护，提升系统稳定性与使用寿命，降低维护成本。

技术参数
